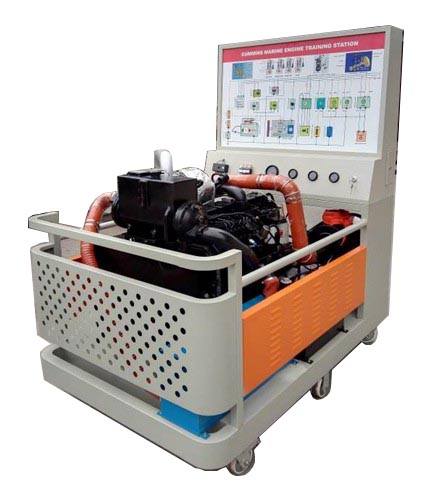

HY-QC253B康明斯6BT柴油發動機實訓臺
一、設備簡介
該設備采用東風康明斯6BT柴油發動機為基礎，配套發動相關機附件及電路系統，并按照原車布局制作而成。使之成為一個與真車性能一樣的發動機實訓臺。可實現東風康明斯6BT柴油發動機的所有運行狀態。設備能夠完美演示東風康明斯6BT柴油發動機系統的工作的特點、工作原理和工作特行。設備可以滿足發動機機械拆裝、發動機電路系統數據測量等教學需要，同時設備具有考核功能，可實時掌握學每個員階段性的學習情況。高清圖文面板，噴繪有系統原理圖、電路圖�？刂婆_簡單明了，操作簡單，工作安靜。適用于中高等職業技術院校和各種汽車培訓機構。能夠滿足各類院校對東風康明斯6BT柴油發動機系統的理論和實踐相結合的教學需要。
二、結構組成
發動機系統：充電系統、起動系統、預熱系統、進排氣系統、儀表系統、冷卻系統等。
設備臺架：一體式設備臺架，燃油箱、蓄電池、電源總開關、斜面式儀表工作臺、數據檢測面板，寬度為100mm的檢測儀器放置區、高清電路原理圖、實物安裝區、設備故障設置區、電氣箱、帶有百葉窗的防護隔板、帶有散熱孔的水箱護網、考核系統、控制機構、萬向腳輪等組成。
出廠附件：配套設備使用說明，實訓指導資料、產品合格證、保修卡。
三、實訓項目：
1. 東風康明斯柴油發動機整體的外觀了解與結構認知實訓
2. 東風康明斯柴油發動機燃油系統的數據測量、故障診斷與排除實訓
3. 東風康明斯柴油發動機進氣系統的數據測量、故障診斷與排除實訓
4. 東風康明斯柴油發動機渦輪增壓系統的數據測量、故障診斷與排除實訓
5. 東風康明斯柴油發動機傳感器數據測量、故障診斷與排除實訓
6. 東風康明斯柴油發動機機械部分的拆裝實訓
7. 東風康明斯柴油發動機整體的職業技能考核實訓
四、通用參數
1、展示功能：各相關系統按合理位置排布，能直觀展示柴油發動機控制系統和相關工作附件的結構組成與工作原理；
2、運行功能：能正常演示柴油發動機動、靜態及各種工況，滿足對發動機的起動、怠速加速、減速、停機等各種工況進行實訓實操及故障診斷需要。
3、顯示功能：儀表顯示單元，顯示發動機的各項數據，包含冷卻水的溫度，發動機的轉速，發動機的機油壓力，發電機的充電等。高精度數顯表實時顯示各個傳感器的信號變化，可動態觀察各個傳感器的數據變化過程。LED指示燈實時顯示各個執行器的工作情況。
4、識圖功能：檢測面板上繪有高清柴油發動機以及相關系統的電路原理圖、零部件示意圖、結構圖。線條清晰、顏色多樣。使學員輕松掌握從認識了解電路圖到熟悉掌握讀懂電路圖、最終可以自主繪制電路圖的學習過程。電控單元圖形顏色突出，并標注有插頭信息和電控單元的零件號和編碼等。各個原件圖形標準一致，并繪有內部結構原理圖，直觀、簡潔、易懂。
5、檢測功能：檢測控制臺面板上,外接接線端子,使學生在不拔下元件插頭,不破壞原車線束的情況下,任意測量每一根線,每一個傳感器的數值,每一個執行器的工作狀態及變化.還可以通過端子，測量元件的電壓,電阻,電流,波形等,實時了解各個元件的工作狀態。
6、故障設置：在臺架的隱秘處，設有故障設置系統，可模擬真實的故障在現，提供了解故障，判斷故障，診斷故障，排除故障等操作。
7、安全防護功能：蓄電池與電器用電設備之間安裝總電源開關，在臺架不使用時，斷開開關，可以保護設備和蓄電池；高速、高溫部位，如水箱、排氣管采用帶有散熱孔的護板。采用安全防護網和護欄，提高操作安全性。
8、移動教學功能：實訓臺配置帶鎖止裝置的萬向移動腳輪，移動方便，鎖止安全可靠。
五、制作工藝：
1、臺架底座采用優質鋼材焊接而成，外形經過酸洗處理，再經過高溫噴涂，使其表面光滑亮麗，耐油污，易清潔。
2、超大電氣箱內配置保險絲盒，繼電器組等。
3、上箱采用鋼板激光切割，板金折彎工藝，開口整齊、無毛邊，表面無焊點。背部為二開門設計（850×470mm），可以全部打開，方便維修保養。
4、設備的頂端為面板名稱標牌，采用獨立式，與檢測面區分開來。美觀大方。
5、檢測面板下方帶有萬用表或解碼器等設備放置臺(1000×100mm)，方便測量。
檢測面板為高級鋁塑板經UV噴涂工藝，電路線條清晰，顏色鮮艷。耐油污，易清潔，不退色。
6、設備的兩側安裝帶孔防護板，防止學員手腳等伸入旋轉部件中。保證教學安全。
7、檢測端子為純銅制作，自帶絕緣端開孔直徑6mm，內孔直徑2mm，正好適合萬用表或示波器測量使用。
8、設備側面帶有故障考核系統，并帶有鑰匙鎖，防止學院隨意操作。
9、設備腳輪方便移動，并能隨時鎖止，保證教學安全。
六、技術參數
外形尺寸：1600*1000*1760
油箱容量：10L
重量：420Kg
工作溫度：+-50
臺架顏色：7032
防護板：桔紅平光
電源：60AH蓄電池
車 系：國產
發動機型號：EQ6BT
汽 缸 數：6
|
